結構特點、性能、適用范圍

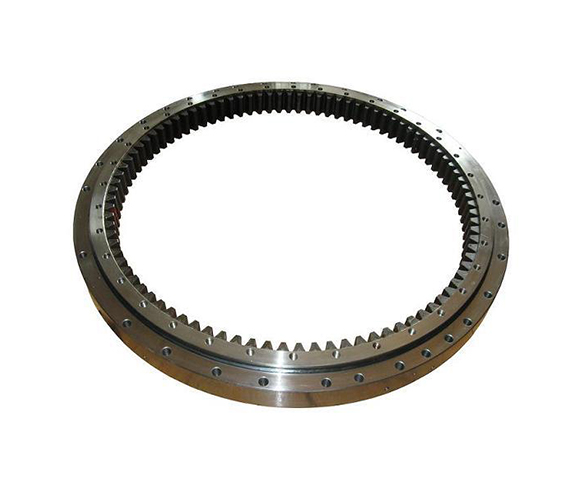

雙排球式回轉支承具有三個座圈，鋼 球和隔離塊可直接排入上下滾道，根據受力狀況，安排了上下兩排直徑不同的鋼球。這種開式裝配非常方便，上下圓弧滾道的承載角都為90°，能承受很大的軸向 力和傾翻力矩。當徑向力大于0.1倍的軸向力時滾道須特殊設計。雙排球式回轉支承的軸向、徑向尺寸都比較大，結構緊固。特別適用于要求中等以上直徑的塔式 起重機，汽車起重機等裝卸機械上。
序
內齒式
外型尺寸
安裝尺寸

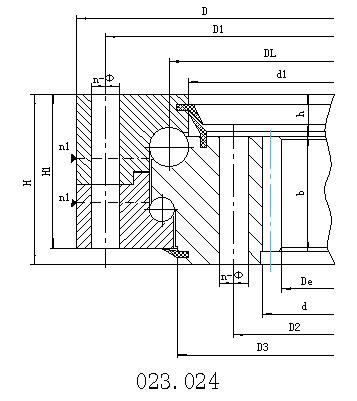

結構尺寸
齒輪參數
齒輪圓周力
參考
D
d
H
D1
D2
n
mm
n1
H1
h
b
x
m
De
z
正火
調質
1
023.25.500
616
384
106
580
420
20
18
4
96
26
60
0.5
5
257
72
3.7
5.2
100
024.25.500
6
350.4
59
4.5
6.2
2
023.25.560
676
444
106
640
480
20
18
4
96
26
60
0.5
5
417
84
3.7
5.2
115
024.25.560
6
410.4
69
4.5
6.2
3
023.25.630
746
514
106
710
550
24
18
4
96
26
60
0.5
6
482.4
81
4.5
6.2
130
024.25.630
8
475.2
60
6
8.3
4
023.25.710
826
594
106
790
630
24
18
4
96
26
60
0.5
6
560.4
94
4.5
6.2
140
024.25.710
8
555.2
70
6
8.3
5
023.30.800
942
658
124
898
702
30
22
6
114
29
80
0.5
8
619.2
78
8
11.1
200
024.30.800
10
614
62
10
14
6
023.30.900
1042
758
124
998
802
30
22
6
114
29
80
0.5
8
715.2
90
8
11.1
250
024.30.900
10
714
72
10
14
7
023.30.1000
1142
858
124
1098
902
36
22
6
114
29
80
0.5
10
814
82
10
14
300
024.30.1000
12
796.8
67
12
16.7
8
023.30.1120
1262
978
124
1218
1022
36
22
6
114
29
80
0.5
10
924
93
10
14
340
024.30.1120
12
916.8
77
12
16.7
9
023.40.1250
1426
1074
160
1374
1126
40
26
5
150
39
90
0.5
12
1012.8
85
13.5
18.8
580
024.40.1250
14
1013.6
73
15.8
21.9
10
023.40.1400
1576
1224
160
1524
1272
40
26
5
150
39
90
0.5
12
1156.8
97
13.5
18.8
650
024.40.1400
14
1153.6
83
15.8
21.9
11
023.40.1600
1776
1424
160
1724
1476
45
26
5
150
39
90
0.5
14
1349.6
97
15.8
21.9
750
024.40.1600
16
1350.4
85
18.1
25
12
023.40.1800
1976
1624
160
1924
1676
45
26
5
150
39
90
0.5
14
1545.6
111
15.8
21.9
820
024.40.1800
16
1542.4
97
18.1
25
13
023.50.2000
2215
1785
190
2149
1851
48
33
8
178
47
120
0.5
16
1702.4
107
24.1
33.3
1150
024.50.2000
18
1699.2
95
27.1
37.5
14
023.50.2240
2455
2025
190
2389
2091
48
33
8
178
47
120
0.5
16
1942.4
122
24.1
33.3
1500
024.50.2240
18
1933.2
108
27.1
37.5
15
023.50.2500
2715
2285
190
2649
2351
56
33
8
178
47
120
0.5
18
2203.2
123
27.1
37.5
1700
024.50.2500
20
2188
110
30.1
41.8
16
023.50.2800
3015
2585
190
2949
2651
56
33
8
178
47
120
0.5
18
2491.2
139
27.1
37.5
1900
024.50.2800
20
2488
125
30.1
41.8
17
023.60.3150
3428
2872
226
3338
2962
56
45
8
214
56
150
0.5
20
2768
139
37.7
52.2
3300
024.60.3150
22
2758.8
126
41.5
57.4
18
023.60.3550
3828
3272
226
3738
3362
56
45
8
214
56
150
0.5
20
3168
159
37.7
52.2
3700
024.60.3550
22
3176.8
145
41.5
57.4
19
023.60.4000
4278
3722
226
4188
3812
60
45
10
214
56
150
0.5
22
3616.8
165
41.5
57.4
4200
024.60.4000
25
3610
145
47.1
65.2
20
023.60.4500
4778
4222
226
4688
4312
60
45
10
214
56
150
0.5
22
4122.8
188
41.5
57.4
4700
024.60.4500
25
4110
165
47.1
65.2
